张量神经网络 TNN

参考 Tensor Neural Network and Its Numerical Integration

特点：

• 网络输出是函数变量分离的形式
• 将损失函数中高维积分的计算转化成一维积分的计算，极大缓解了维度灾难
• 适用于高维弱形式问题

弱形式偏微分方程求解

考虑如下 poisson equation:

$$\begin{array}{rl}\mathrm{\Delta }u& =e^{-x}(x-2+y^3+6y),x\in [0,1{]}^2\\ u(0,y)& =y^3\\ u(1,y)& =(1+y^3)e^{-1}\\ u(x,0)& =x{e}^{-x}\\ u(x,1)& =e^{-x}(x+1)\end{array}$$

其真实解为 $u(x,y)=e^{-x}(x+y^3)$

现在考虑使用 TNN 求解这个问题。

步骤 1 导入模型

导入必要的库：

import torch
import nets
import myfuntools as mft
from nets.tnn import Tnnfn
mdl = nets.TNN([2,20,20,1])

该语句可以方便地构建一个 TNN，其中 [2,20,20,1] 代表：

• 2：输入神经元的数量为 2，对应问题的自变量 $x,y$
• 20：第一个隐藏层的神经元数量为 20
• 20：第二个隐藏层的神经元数量为 20
• 1：输出神经元的数量为 1，对应问题的 $u(x,y)$

步骤 2 翻译

将求解问题翻译成代码。不同于 PINN, TNN 所考虑的是问题的弱形式，对于一个 poisson equation：

$$\{\begin{array}{ll}-\mathrm{\Delta }u(x)+b(x)u(x)=f(x),& x\in \mathrm{\Omega },\\ \\ u(x)=0,& x\in \partial \mathrm{\Omega }.\end{array}$$

其弱形式为：

$${\int }_{\mathrm{\Omega }}\mathrm{\nabla }u\cdot \mathrm{\nabla }vdx+{\int }_{\mathrm{\Omega }}b(x)uvdx={\int }_{\mathrm{\Omega }}fvdx.$$

求解弱形式时，我们会将神经网络输出层的前一层看作方程解的基函数，于是上面对应一个线性方程组，我们记作：

$$Ac=F$$

其中 $c$ 是网络的最后一层参数，也是我们要求解的参数。然而，我们的问题并非是一个齐次的 poisson equation，我们的做法是做一个变量变换，将其变为齐次的方程。假设神经网络所表达的基函数满足齐次边界条件，一个已知函数 $A$ 满足非齐次边界条件，那么我们可是使用下面的表达式来作近似解：

$$u(x)=TNN(x)+A(x)$$

于是

$$\{\begin{array}{ll}-\mathrm{\Delta }TNN(x)=f+\mathrm{\Delta }A,& x\in \mathrm{\Omega },\\ \\ TNN(x)=0,& x\in \partial \mathrm{\Omega }.\end{array}$$

这样非齐次边界问题就被转化为了齐次边界问题。

在本例中，我们的边界是区域 $[0,1{]}^2$ 的边界，我们可以对 MLP 层的输出乘以一个边界函数 $x(1-x)$ 迫使 TNN 在边界上为 0：

mdl.set_bcfn(lambda x: x*(1-x))

# 或者在定义的时候直接指定
# mdl = nets.TNN([2,20,20,1],bcfn=lambda x: x*(1-x))

接下来我们就要构造一个函数 $A$，使其恰好满足非齐次边界条件，并且该函数还要是 TNN 形式的，即可变量分离的形式。

def get_f(X):
    x, y = X.T.unsqueeze(-1)
    d1 = torch.cat([-torch.exp(-x) * (x - 2), -torch.exp(-x)], 1)
    d2 = torch.cat([torch.ones_like(y), y**3 + 6 * y], 1)
    return torch.stack([d1, d2], dim=1)  # [N,D,P]=[N,2,2]

def u0y(y):
    return y**3

def u1y(y):
    return (1 + y**3) / torch.e

def ux0(x):
    return x * torch.exp(-x)

def ux1(x):
    return (1 + x) * torch.exp(-x)

bc = u0y, u1y, ux0, ux1

我们将每个条件涉及的函数都写成了 TNN 的形式，对于二维问题的"四个"边界条件，下面的方法可以构造出符合要求的函数 $A$，该函数一定满足边界条件且可以变量分离：

Afn, ddAfn = mdl.get_Afn_and_ddAfn_by_bc(*bc)

其中函数 Afn 满足边界条件，具有 TNN 形式（不是一个 TNN, 只是一个普通 python 函数），ddAfn 代表 $\mathrm{\Delta }A$

方程的右端源项是 $f+\mathrm{\Delta }A$, 在 TNN 中，两个 TNN 形式的函数并非是最终的输出结果直接相加，而是 TNN 形式数据的拼接。我们有两种方法可以做到这一点，一种是直接拼接, 另一种是 TNN 加法：

f = Tnnfn(get_f,P=2)
dA = Tnnfn(ddAfn,P=4)
f_add_dA = f + dA

使用 Tnnfn 包裹的函数做加减乘幂时，会被转化为 TNN 加减乘幂的相关运算。现在我们已经准备好了条件：

• mdl, 满足齐次边界条件的 TNN
• f_add_dA, 右端源项函数

步骤 3 配置单

接下来我们要给出一个配置单（sets）, 我们的训练函数是 pde_solve，当我们调出这个函数时，编辑器会自动弹出一份文档，里面有可参考的配置信息，我们也可以直接复制：

x1, w1 = mft.composite_quadrature_1d(15, 0, 1, 1)
x2, w2 = mft.composite_quadrature_1d(15, 0, 1, 1)
X = torch.cat([x1,x2],1) # [N,D]
W = torch.cat([w1,w2],1)
Xg = X.clone().requires_grad_(True)
sets = {
    "x": Xg,
    "w": W,
    "f": f_add_dA.tnn(X),
    "optimizer": torch.optim.LBFGS,
    "lr": 1,
    "epochs": 100,
}

这里的 X, W 分别是弱形式问题对应的积分点和积分权重。f_add_dA.tnn(X) 给出的是 TNN 形式的数据（一个形状为 [N,D,P] 的 tensor），如果是 f_add_dA(X) 则给出的是函数直接的输出，即下面是成立的：

assert torch.allclose(f_add_dA(X), f(X) + dA(X))
assert torch.allclose(f_add_dA.tnn(X), torch.cat([f.tnn(X),dA.tnn(X)],dim=-1))
assert torch.allclose(f_add_dA.tnn(X), torch.cat([get_f(X),ddAfn(X)],dim=-1))

步骤 4 训练

将配置单传入 pde_solve 进行训练：

mdl.pde_solve(**sets3)

通常，对于数据量不大的问题，只需要数秒就能完成训练，本例在 i5 12 代 CPU 上花费 2s 左右。

步骤 5 可视化

可视化。本库本身不提供可视化的功能，我们可以使用 matplotlib 按需实现自己的可视化，下面是一个示例：

from matplotlib.colors import Normalize
import matplotlib.pyplot as plt

def myplot(mdl):
    norm = Normalize(vmin=0, vmax=1)
    t1 = torch.linspace(0, 1, 90).view(1, -1)
    t2 = torch.linspace(0, 1, 100).view(-1, 1)
    acc = torch.exp(-t1) * (t1 + t2**3)

    shape = (t1 + t2).shape
    p1 = t1.broadcast_to(shape)
    p2 = t2.broadcast_to(shape)
    pe = torch.cat((p1.flatten().view(-1, 1), p2.flatten().view(-1, 1)), dim=1)
    pre:Tensor = mdl(pe)

    fig = plt.figure(figsize=(12, 3))
    ax1 = fig.add_subplot(1, 3, 1)
    im1 = ax1.imshow(acc, extent=[0, 1, 0, 1], origin="lower", norm=norm)
    plt.colorbar(im1)

    ax2 = fig.add_subplot(1, 3, 2)
    im2 = ax2.imshow(pre.view_as(acc), extent=[0, 1, 0, 1], origin="lower", norm=norm)
    plt.colorbar(im2)

    ax3 = fig.add_subplot(1, 3, 3)
    im3 = ax3.imshow(abs(pre.view_as(acc) - acc), extent=[0, 1, 0, 1], origin="lower")
    print("最大绝对误差:",torch.max(abs(pre.view_as(acc) - acc)))
    plt.colorbar(im3)
    plt.tight_layout()

def predict(x):
    mdl.to('cpu')
    return mdl(x) + mdl.get_output_tnn(torch.ones(1,4),Afn(x))

with torch.device('cpu'):
    with torch.no_grad():
        myplot(predict)

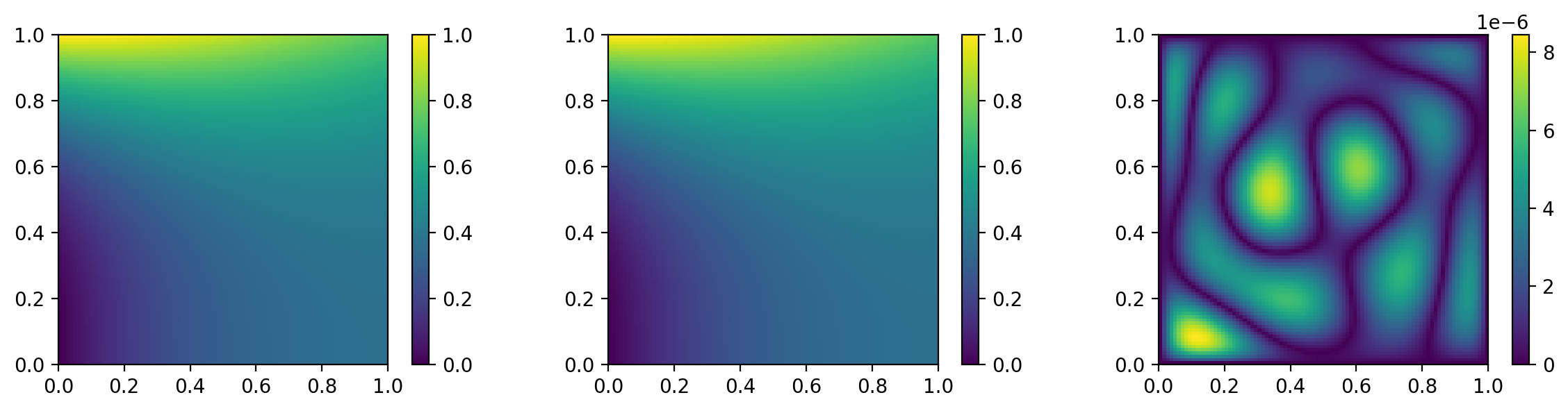

从左到右依次是精确值、预测值、逐点绝对误差。

这里值得注意的是，TNN (也就是我们的 mdl) 的输出并非真实值的近似解，因为我们做过变量变换，真实值的近似解为

$$u(x)=TNN(x)+A(x)$$

A(x) 的输出我们可以使用

mdl.get_output_tnn(torch.ones(1,4),Afn(x))

获得，Afn(x) 只提供 TNN 形式的数据（形状为 [N,D,P]=[N,2,4]），get_output_tnn 是不依赖于实例 mdl 的方法，提供基函数的系数和 TNN 形式的数据就可以获得最终的输出，即下面是成立的：

assert torch.allclose(Tnnfn(Afn,P=4)(X),mdl.get_output_tnn(torch.ones(1,4),Afn(X)))
assert torch.allclose(Tnnfn(Afn,P=4)(X),nets.TNN.get_output_tnn(torch.ones(1,4),Afn(X)))

TIP

该例的精度可以继续提升. 在创建 TNN 时，可以指定 method:

mdl = nets.TNN([2,20,20,1],method="mix")

method 会影响神经网络参数的求解方式，有三种取值，ritz(默认)，mix 和 strong:

• ritz, 采用 ritz 形式的损失，参数由配置单中优化器求解（本例约 2s）
• mix, 隐层采用优化器求解，最后一层采用 Garlerkin 求解（通常精度最高，速度也最快，本例约 0.4s）
• strong, 当求解强形式时显式指定。

采用 mix 方法求得的结果：

TIP

TNN 有两种形式的输出，一种是网络的直接输出，输出特征为一维。另一种是 TNN 形式的数据，即形状为 [N,D,P] 的数据,

• N 积分点数量
• D 输入特征维度
• P 单个 MLP 的输出特征维度

[N,D,P] 形式的数据是进行积分运算的关键，许多内置函数方法直接接收 [N,D,P] 形式的数据而非 TNN 的最终输出。我们提供了 Tnnfn, 将函数包括在其中可以方便的进行 TNN 意义下的加减乘幂。

假设 mdl 是张量神经网络，则下面是成立的

assert torch.allclose(Tnnfn(mdl).tnn(X), mdl.block[0](X))
assert torch.allclose(Tnnfn(mdl)(X), mdl(X))
