物理信息神经网络

参考 Physics-informed neural networks: A deep learning framework for solving forward and inverse problems involving nonlinear partial differential equations

常微分方程求解

考虑如下 Lotka-Volterra system

$$\{\begin{array}{ll}{\displaystyle \frac{\mathrm{d}x}{\mathrm{d}t}}& =\alpha x-\beta xy,\\ \\ {\displaystyle \frac{\mathrm{d}y}{\mathrm{d}t}}& =-\gamma y+\delta xy.& \end{array}$$

取参数 $\alpha =\beta =0.5，\gamma =\delta =2$，考虑初始条件 $[x(0),y(0)]=[1.2,1.0]$

步骤 1 导库

导入必要的库，设置好问题类型

import torch
import nets
mdl = nets.PINN([1, 20, 10, 2])
mdl.set_obj("ode")

我们可以通过上面的语句方便的构建一个 PINN，其中 [1,20,10,2] 的含义是：

• 1：输入神经元的数量为 1，对应问题的自变量 $t$
• 20： 第一个隐藏层的神经元数量为 20
• 10：第二个隐藏层的神经元数量为 10
• 2：输出神经元的数量为 2，对应问题的 $x(t),y(t)$

语句mdl.set_obj("ode")指定求解问题为常微分方程（组）

步骤 2 翻译

将求解问题翻译成代码。我们用符号 u 来代表神经网络的输出，du 来代表神经网络输出对输入的导数，那么，

• u[0] 就代表本例的 $x(t)$
• u[1] 就代表本例的 $y(t)$
• du[0] 代表 $\mathrm{d}x/\mathrm{d}t$
• du[0] 代表 $\mathrm{d}y/\mathrm{d}t$ 于是我们的问题被翻译为

t0 = torch.tensor([[0.0]])
u0 = torch.tensor([[1.2,1.]])

def conditions(t, u, du):
    f1 = 0.5*u[0]-0.5*u[0]*u[1] - du[0]
    f2 = -2*u[1] + 2*u[0]*u[1] - du[1]
    f3 = u0 - mdl(t0)
    return f1, f2, f3

我们需要在函数 conditions 返回各条件的残差，f1, f2 对应方程的两个条件，f3 对应初值条件。conditions 的三个参数依次代表神经网络输入、神经网络输出和神经网络输出对输入的导数。

步骤 3 传条件

将翻译好的条件传给 PINN。

mdl.conditions = conditions

这里 mdl.conditions 的名字不能更改，但右端的 conditions 是可以修改的。比如我们定义 residual，用 x 代表网络输出，y 代表网络输出，dy 代表网络输出对输入的导数，也就是我们定义了如下函数：

t0 = torch.tensor([[0.0]])
u0 = torch.tensor([[1.2,1.]])

def residual(x, y, dy):
    f1 = 0.5*y[0]-0.5*y[0]*y[1] - dy[0]
    f2 = -2*y[1] + 2*y[0]*y[1] - dy[1]
    f3 = u0 - mdl(t0)
    return f1, f2, f3

那么我们可以将 residual 传给 PINN，效果将完全相同：

mdl.conditions = residual

步骤 4 训练

选择配置，进行训练。我们的训练函数是 pde_solve，当我们调出这个函数时，编辑器会自动弹出一份文档，里面有可参考的配置信息，我们也可以直接复制：

x = torch.linspace(0, 6, 100, requires_grad=True).view(-1, 1)
sets = {
    "x": x,
    "optimizer": torch.optim.LBFGS,
    "lr": 0.1,
    "epochs": 50,
}
mdl.pde_solve(**sets)

这里的 x 是用于训练的数据点，对应我们本例问题自变量 $t$ 在区间 $[0,6]$ 的采样。在不同研究中，它有不同的叫法，"训练数据", "数据集输入", "配置点", "采样数据/采样点" 等都是类似的东西。在这个配置单（sets,名称可修改）中，我们指定了采样点，指定优化器（优化算法）为 LBFGS 算法，学习率为 0.1，迭代次数 50 次。使用 mdl.pde_solve(**sets) 就可以训练了。

步骤 5 可视化

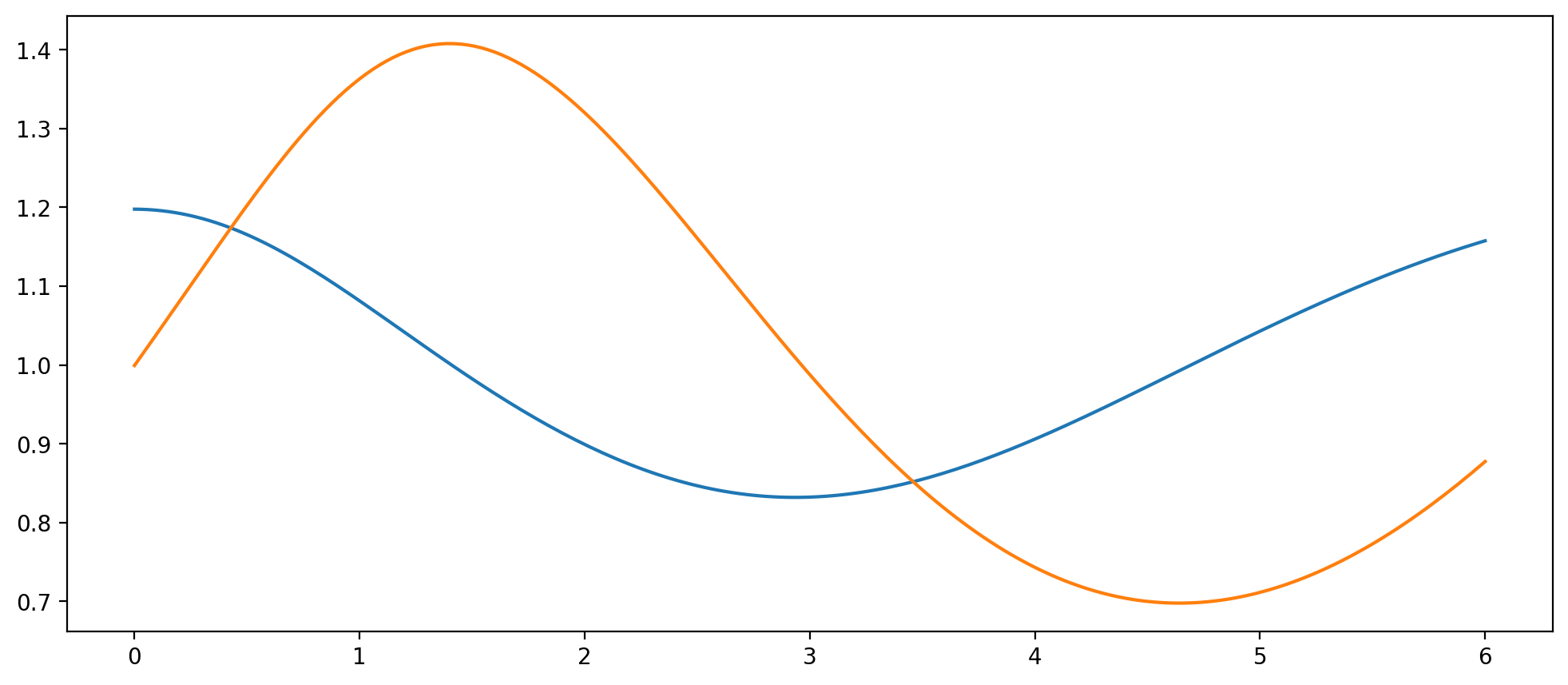

可视化。上面的训练在 i5 12 代的笔记本上大约需要耗费 2.5s. 训练结束后，我们可以使用 predict 函数对求解区间的任意点进行预测，一个简单的可视化代码如下：

import matplotlib.pyplot as plt
t = torch.linspace(0, 6, 200).view(-1, 1)
plt.plot(t, mdl.predict(t))

偏微分方程求解

考虑如下 poisson equation:

$$\begin{array}{rl}\mathrm{\Delta }u& =e^{-x}(x-2+y^3+6y),x\in [0,1{]}^2\\ u(0,y)& =y^3\\ u(1,y)& =(1+y^3)e^{-1}\\ u(x,0)& =x{e}^{-x}\\ u(x,1)& =e^{-x}(x+1)\end{array}$$

其真实解为 $u(x,y)=e^{-x}(x+y^3)$

步骤 1 导库

导入必要的库，设置好问题类型

import torch
import nets
import myfuntools as mft
mdl = nets.PINN([2, 20, 10, 1])
mdl.set_obj("pde")

我们可以通过上面的语句方便的构建一个 PINN，其中 [2,20,10,1] 的含义是：

• 2：输入神经元的数量为 2，对应问题的自变量 $x,y$
• 20： 第一个隐藏层的神经元数量为 20
• 10：第二个隐藏层的神经元数量为 10
• 1：输出神经元的数量为 1，对应问题的 $u(x,y)$

语句mdl.set_obj("pde")指定求解问题为偏微分方程，由于 PINN 的默认设置就是求解偏微分方程，所以该语句也可以省略不写。

步骤 2 翻译

将求解问题翻译成代码。由于问题有一个方程条件和"四个"边界条件, 所以我们一共需要构建 5 个残差。先从构造采样点开始：

be = mft.creat_ereadata(0,1,0,1,500)
b0 = mft.creat_ereadata(0,0,0,1,50)
b1 = mft.creat_ereadata(0,1,0,0,50)
b2 = mft.creat_ereadata(1,1,0,1,50)
b3 = mft.creat_ereadata(0,1,1,1,50)

这样我们就得到了区域 $[0,1{]}^2$ 内的 500 个数据点 be，和四个边界上的数据点 b0,b1,b2,b3。区域内以及边界处的函数真实值我们已经知道，即

f0 = b0[:, 1:2] ** 3
f1 = b1[:, 0:1] * torch.exp(-b1[:, 0:1])
f2 = (b2[:, 1:2] ** 3 + 1) / torch.e
f3 = (b3[:, 0:1] + 1) * torch.exp(-b3[:, 0:1])
fe = torch.exp(-be[:, 0:1]) * (be[:, [0]] - 2 + be[:, [1]] ** 3 + 6 * be[:, [1]])

从而这四个边界处的残差为：

r0 = mdl(b0) - f0
r1 = mdl(b1) - f1
r2 = mdl(b2) - f2
r3 = mdl(b3) - f3

现在还差一个区域内的残差，在区域内，我们需要对神经网络输出进行拉普拉斯运算，这设计输出的二阶偏导数，使用下面函数可以方便的构建二阶偏导：

mdl.set_diff_chain("u_11", "u_22")

其中 "u_" 是固定前缀，"11" 代表对第一个自变量求导 2 次，即 $u_{xx}$，"22" 代表对第二个自变量求导 2 次，即 $u_{yy}$。如果我们想要得到 $u_{x{y}^2{z}^3}$，则可以

mdl.set_diff_chain("u_122333")

上面的导数仅仅是一个引用，我们可以在自定义的 conditions 函数中通过 du["u_..."] 来使用我们的导数（du 的名字可以更改）：

def conditions(x, u, du):
    re = du["u_11"] + du["u_22"] - fe
    r0 = mdl(b0) - f0
    r1 = mdl(b1) - f1
    r2 = mdl(b2) - f2
    r3 = mdl(b3) - f3
    return re, r0, r1, r2, r3

步骤 3 传条件

将翻译好的条件传给 PINN。

mdl.conditions = conditions

步骤 4 训练

选择配置，进行训练。我们的训练函数是 pde_solve，当我们调出这个函数时，编辑器会自动弹出一份文档，里面有可参考的配置信息，我们也可以直接复制：

sets = {
    "x": be.requires_grad_(True),
    "optimizer": torch.optim.LBFGS,
    "lr": 1,
    "epochs": 100,
}
mdl.pde_solve(**sets)

这里的 x 是用于训练的数据点，对应我们本例问题自变量 $x,y$ 在区域 $[0,1{]}^2$ 的采样。在这个配置单（sets,名称可修改）中，我们指定了采样点，指定优化器（优化算法）为 LBFGS 算法，学习率为 1，迭代次数 100 次。使用 mdl.pde_solve(**sets) 就可以训练了。

步骤 5 可视化

可视化。上面的训练在 i5 12 代的笔记本上大约需要耗费 2.5s. 训练结束后，我们可以按需对其可视化：

import matplotlib.pyplot as plt
from matplotlib.colors import Normalize

def myplot(mdl):
    norm = Normalize(vmin=0, vmax=1)
    t1 = torch.linspace(0, 1, 90).view(1, -1)
    t2 = torch.linspace(0, 1, 100).view(-1, 1)
    acc = torch.exp(-t1) * (t1 + t2**3)

    shape = (t1 + t2).shape
    p1 = t1.broadcast_to(shape)
    p2 = t2.broadcast_to(shape)
    pe = torch.cat((p1.flatten().view(-1, 1), p2.flatten().view(-1, 1)), dim=1)
    pre = mdl.predict(pe)

    fig = plt.figure(figsize=(12, 3))
    ax1 = fig.add_subplot(1, 3, 1)
    im1 = ax1.imshow(acc, extent=[0, 1, 0, 1], origin="lower", norm=norm)
    plt.colorbar(im1)

    ax2 = fig.add_subplot(1, 3, 2)
    im2 = ax2.imshow(pre.view_as(acc), extent=[0, 1, 0, 1], origin="lower", norm=norm)
    plt.colorbar(im2)

    ax3 = fig.add_subplot(1, 3, 3)
    im3 = ax3.imshow(abs(pre.view_as(acc) - acc), extent=[0, 1, 0, 1], origin="lower")
    plt.colorbar(im3)
    plt.tight_layout()

myplot(mdl)

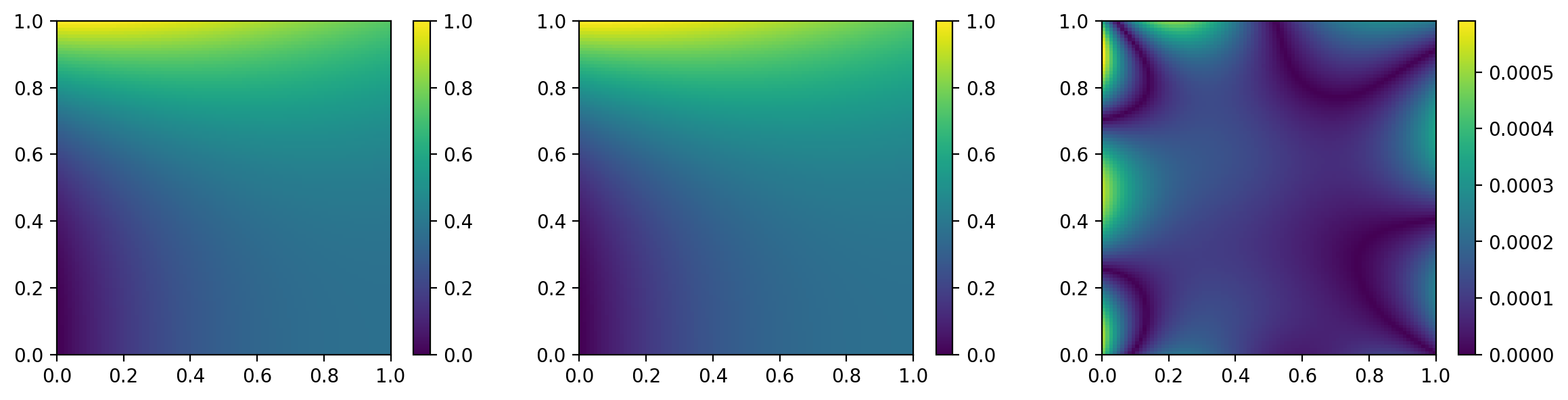

上面从左到右依次是真实值、预测值、逐点绝对误差。
